Harici Tip Ayırıcılar

      Harici tip bıçaklı ayırıcılar bina dışında açıkta kullanılır. Direk üzerinde veya açık hava şalt sahaları kullanımına uygun üretilmektedir. Bu özelliklerinden dolayı hava şartları dikkate alınarak ısı, nem, rüzgar ve diğer hava şartlarına uygun dayanıklı malzemelerle üretilir. Kumanda kolunun emniyetli mesafede ve ayakta duran bir kişinin açıp kapamasına imkan verecek özelliktedir.


HARİCİ TİP AYRICI

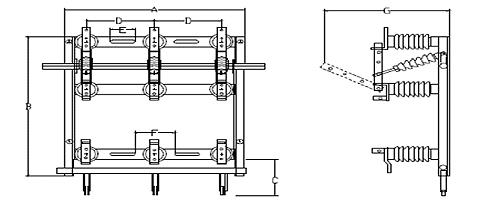

- 36KV 16kV Harici Sigortalı ve Sigortalı Topraklı Ayırıcılar ( HS - HST )


Tipi
Type
Anma Gerilimi
Rated voltage
kV
Anma Akımı
Nominal current
A
Anma Kısa Süreli Dayanma Akımı
Rated Short-Time Current
kA
Boyutlar ( mm )
Dimensions ( mm )
Ağırlık
Weight
kg
ABCDEFG
12 HS1263012,5 - t6960910-350110240570105
24 HS2411601090-450110280620115
36 HS3612201260-480110280940190
12 HST1263012,5 - t69601030230350110240570112
24 HST2411601210390450110280620128
36 HST3612201380630480110280940200

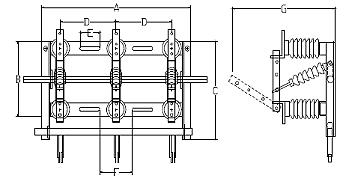

- 36kV 16kA Harici Normal ve Topraklı Ayırıcılar ( HA - HAT )




Tipi
Type
Anma Gerilimi
Rated voltage
kV
Anma Akımı
Nominal current
A
Anma Kısa Süreli Dayanma Akımı
Rated Short-Time Current
kA
Boyutlar ( mm )
Dimensions ( mm )
ABCDEFG
12 HA1263012,5 - t6960580-350110240570
24 HA241160610-450110250620
36 HA361220680-480110250940
12 HT1263012,5 - t6960580700360110240570
24 HT241160610730450110250620
36 HT361220680800480110250940

2 FAZLI HARİCİ TİP AYRICI

- 2 Fazlı Harici Sigortalı Toprak Ayıracı
- Tek Fazlı Harici Tip Ayırıcı

HARİCİ SİGORTALI TOPRAKLI 12 kW
Özellikleri:

  • Ayırıcılar TSE EN 62271-102: 2002 standartları ve TEDAŞ şartnamesine uygun olarak üretilmektedir.
  • Ayırıcılar orta gerilim şebekelerinde ve sadece yüksüz devrelerin açılıp kapatılmasında kullanılır.
  • 12-17.5 - 36 kV, harici ve toprak ayırıcıları olmak üzere 1250A'e (dahil) kadar çeşitleri bulunmaktadır.
  • Ayırıcılar trifaze olup normal, topraklamalı, sigortalı ve sigortalı topraklamalı olmak üzere 4 tiptir.
  • Ayırıcılar alttan ve üstten topraklamalı olarak iki şekilde de kullanılabilirler. Ayrıca ana mil ile toprak mili arasında mekanik kilitleme sistemi uygulanabilir.
  • Bıçaklarda çift taraflı korunmuş yaylar kullanılarak minimum geçiş direnci sağlanmıştır.
  • Ayırıcılar asgari 5 mm. kalınlığında saçtan kıvrılarak hazırlanan U profil ve 60'lık köşebentlerden oluşan ana şaseye sahiptir.
  • Elektrolitik bakırdan üretilen bıçak ve kontaklar gümüş kaplamalıdır.
  • Izalatörler, haricilerde porselen, dahililerde ise isteğe bağlı olarak porselen veya epoxy-reçine olarak kullanılmaktadır.
  • İmalattaki bütün kaynak işlemlerinde gazaltı kaynağı kullanılmaktadır.
  • Harici ayırıcı şaseleri daldırma galvaniz, dahililer ise daldırma galvaniz veya isteğe bağlı olarak TEDAŞ şartnamesine uygun boya yapılmaktadır.
  • Ayırıcı milleri altıköşe 27 mm. transmisyon çeliğinden yapılır.
     "Firmamız ISO 9001-2008 Kalite Sistem Belgesine sahiptir."
